Сигналізатор рівня рідких і сипких середовищ ОВЕН (Акутек) САУ-М7Е-Н
- В наявності
- Код: САУ-М7Е-Н
3 200 ₴
- +380 (96) 542-04-65Київстар ( WhatsApp )( Telegram)
- +380 (48) 788-75-41Інтертелеком
- +380 (93) 410-02-10Лайф
- +380 (66) 820-06-67Vodafone ( Viber )
Пристрій САУ-М7Е забезпечує контроль рівня рідких або сипких матеріалів у резервуарі. Може керувати заповненням рівня в опалювальних котлах, водонапірних вежах, зерносховищах тощо.
Пристрій випускається в корпусах 2 типів: настінному Н і щитовому Щ1.
Функціональні можливості
- Контроль рівня рідких і сипких матеріалів за трьома датчиками
- Під'єднання широкого спектра датчиків рівня (кондукометричних, поплавцевих, безконтактних вимикачів и др.)
- Робота в режимі заповнення й спорожнення резервуара
- Ручний або автоматичний режим керування електроприводом виконавчого механізму (насос, транспортер, електромагнітний клапан тощо).
- Сигналізація про аварійне переповнення або осушення резервуара
- Робота з рідинами, різними за електропровідністю: водопровідною, забрудненою водою, молоком і харчовими продуктами (слабокослотними, лужними та ін.)
Датчики рівня, які використовуються разом із сигналізатором рівня САУ-М7Е
|
Тип датчиків |
Поплавцеві |
Підвісні |
Кондукометричні |
|||
|
Модельний |
||||||
|
Застосування, |
Для електропровідних і діелектричних рідин |
Для важких умов роботи, в'язких рідин |
Для стічних вод, каналізації та дуже забруднених рідин |
Для електропровідних рідин у відкритих і закритих резервуарах |
Для електропровідних рідин у відкритих резервуарах |
|
|
Однорівневі |
Дворівневі |
Трирівневі |
|
Одноелектродні |
Багатоелектродні (3-5 електродів) |
|
|
Горизонтальний і вертикальний монтаж |
Вертикальний монтаж |
Горизонтальний і вертикальний монтаж |
Вертикальний монтаж |
|||
 |
 |
 |
 |
 |
 |
|
|
Температура контрольованого середовища, °C max |
+105 |
+105 |
+105 |
+85 |
+200 |
+85 |
|
Тиск, МПа max |
1,6 |
1,6 |
2 |
0,4 |
2,0 |
- |
|
IP |
68 |
68 |
68 |
68 |
54 |
00 |
|
Номінальна напруга живлення пристрою |
220 В частотою 50 Гц |
|
Допустимі відхилення живильної напруги від номінального значення |
–15...+10 % |
|
Кількість каналів контролю рівня |
3 |
|
Типи датчиків |
кондукометричні, поплавцеві, активні з вихідними ключами n-p-n-типу, механічні контактні пристрої |
|
Джерело живлення активних датчиків: |
|
|
— напруга джерела живлення |
12±1,2 В |
|
– максимальний струм навантаження |
50 мА |
|
Кількість вбудованих вихідних реле |
2 |
|
Макс. допустимий струм навантаження, комутований контактами вбудованого реле |
8 А за 220 В 50 Гц (cos ≥ > 0,4) |
|
Опір рідини, що викликає спрацьовування каналу контролю |
не більш ніж 500 ком |
|
Габаритні розміри та ступінь захисту корпусу: |
|
|
– настінний Н |
130х105х65 мм, IP44 |
|
— щитовий Щ1 |
96х96х70 мм, IP54 з боку передньої панелі |
Умови експлуатації
|
Температура навколишнього повітря |
+5...+50 °С |
|
Атмосферний тиск |
86...106,7 кПа |
|
Відносна вологість повітря (за 35 °C і нижче без конденсації вологи) |
не більш ніж 90%
|

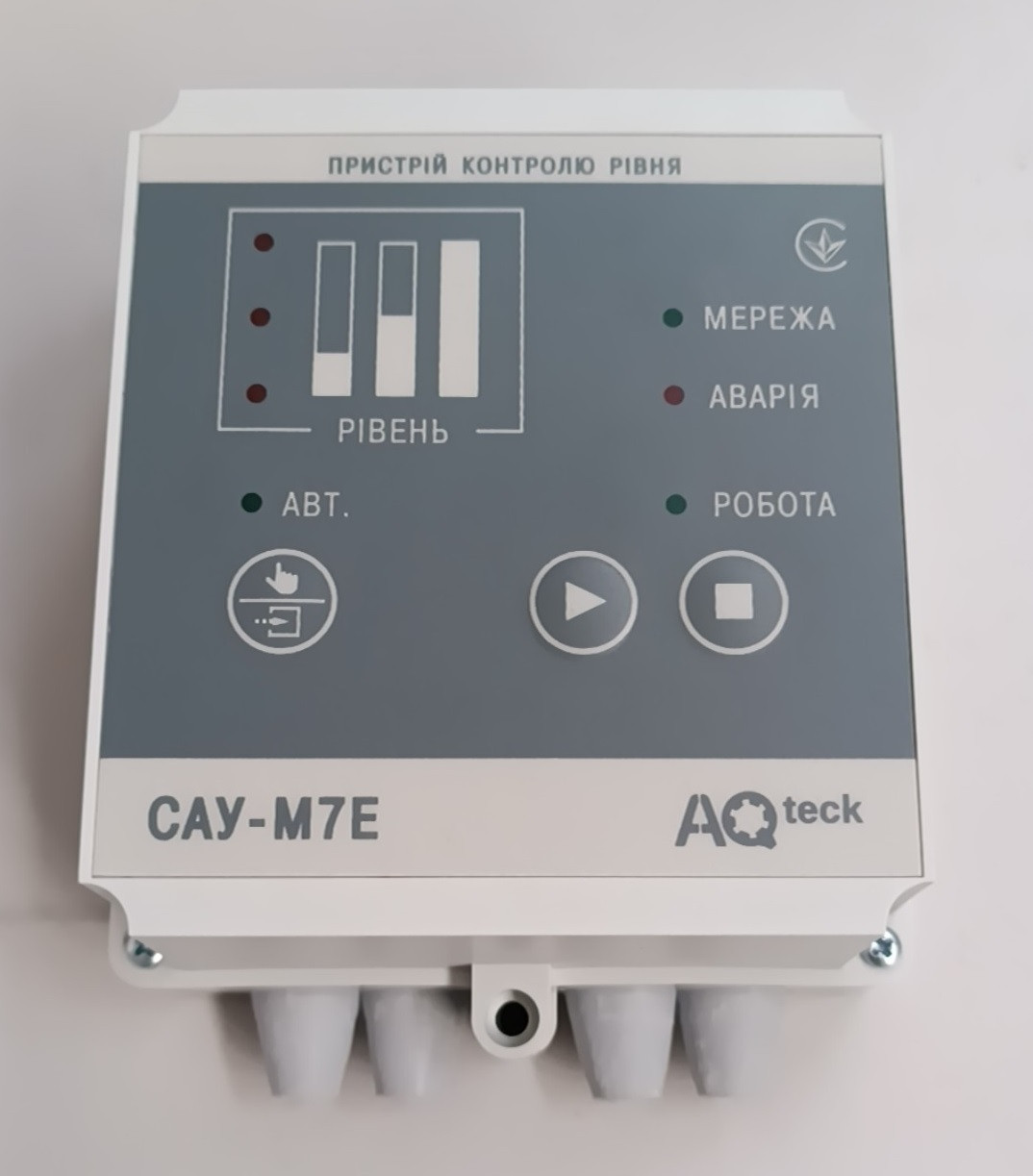

Пристрій настінного кріплення Н
Пристрій щитового кріплення Щ1
Загальна схема під'єднання САУ-М7Е
Схема під'єднання кондукометричних датчиків рівня
Схема під'єднання ємнісних перемикачів
Схема під'єднання активних датчиків Д1...Д3 у разі живлення їх від зовнішнього джерела
КОМПЛЕКТНІСТЬ
- Устройство САУ-М7Е
- Комплект монтажних елементів
- Паспорт і гарантійний талон
- Посібник з експлуатації
| Документ | |||
|---|---|---|---|
| Посібник з експлуатації САУ-М7Е | UA |
| Основні атрибути | |
|---|---|
| Виробник | Акутек |
| Країна виробник | Україна |
| Стан | Новий |
| Індикація | Світлова |
- Ціна: 3 200 ₴
