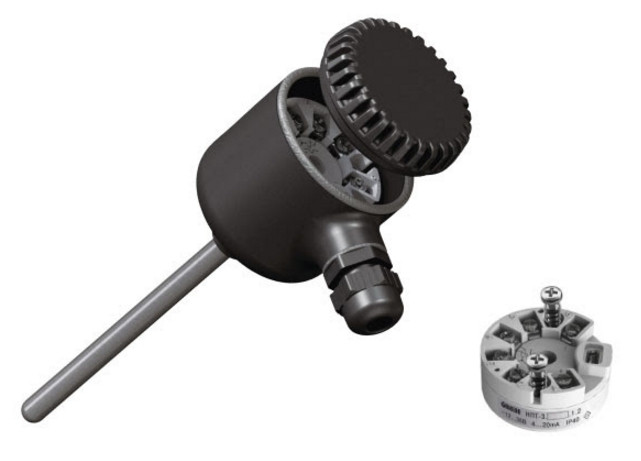

Термодатчики ОВЕН із вбудованим нормувальним перетворювачем НПТ3

Найменування

Значення

Номінальне значення напруги живлення (постійного струму)

24 В

Діапазон допустимої напруги живлення (постійного струму)

12...36 В

Максимальна потужність, споживана перетворювачем

0,8 Вт

Діапазон вихідного струму перетворювача

4...20 мА

Різновид залежності «ток від температури»

лінійна

Нелінійність перетворення, не гірше

±0,2%

Розрядність цифро-аналогового перетворювача, не менш ніж

12 бітів

Опір кожного дроту, що з'єднує перетворювач із термометром опору, Ом, не більш ніж

30

Опір лінії зв'язку з термоелектричним перетворювачем, Ом, не більш ніж

100

Номінальне значення опору навантаження
(у разі напруги живлення 24 В)

500 Ом ±5%

Максимальний допустимий опір навантаження
(у разі напруги живлення 36 В) *

1250 Ом

Пульсації вихідного сигналу

0,6%

Час встановлення робочого режиму для перетворювача (попередньо прогрівання) після вмикання напруги живлення, не більш ніж

30 хв

Показник теплової інерції, не більш ніж

20...40 с

Конструктивне виготовлення

Модель (див. позначення під час замовлення)

Параметри

Матеріал захисної арматури (діапазон температур)

Довжина монтажної частини L*, мм

015

D=8 мм

ДТПL сталь 12Х18Н10Т

(-40…+600°С)

ДТПК сталь 12Х18Н10Т

(-40…+800°С)

60, 80,

100, 120,

160, 200,

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

025

D=10 мм

ДТПL сталь 12Х18Н10Т

(-40…+600°С)

ДТПК сталь 12Х18Н10Т

(-40…+800°С)

сталь 10х23Н18

(-40…+900°С)

035

D=8 мм,

M=20×1,5 мм,

S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600°С)

ДТПК сталь 12Х18Н10Т

(-40…+800°С)

045

D=10 мм,

M=20×1,5 мм,

S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600°С)

ДТПК сталь 12Х18Н10Т

(-40…+800°С)

сталь 10х23Н18

 (-40…+900°С)

055

D=10 мм,

M=20×1,5 мм,

S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600°С)

ДТПК сталь 12Х18Н10Т

(-40…+800°С)

065

D=8 мм,

M=20×1,5 мм,

S=27 мм

075

D=10 мм,

M=20×1,5 мм,

S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600°С)

ДТПК сталь 12Х18Н10Т

(-40…+800°С)

сталь 10х23Н18

(-40…+900°С)

085

D=10 мм,

M=27×2 мм,

S=32 мм

095

D=10 мм,

 M=20×1,5 мм,

S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600°С)

ДТПК сталь 12Х18Н10Т

(-40…+800°С)

105

D=10 мм,

M=20×1,5 мм,

S=27 мм

185

D=10 мм,

M=22×1,5 мм,

S=27 мм

80, 100,

120, 160,

200, 250,

320, 400

195

D=10 мм,

M=27×2 мм,

S=27 мм

205

D=10 мм,

M=22×1,5 мм,

S=27 мм,

R=9,5 мм

ДТПL сталь 12Х18Н10Т

(-40…+600°С)

ДТПК сталь 12Х18Н10Т

(-40…+800°С)

сталь 10х23Н18

(-40…+900°С)

215

D=10 мм,

M=27×2 мм,

S = 32 мм,

 R = 12 мм

265

D = 6 мм,

M=22×1,5 мм,

S=27 мм

80, 100,

120, 160,

200, 250,

320, 400,

500, 630,

800, 1000

275

D=3 мм

D=4,5 мм

ДТПК сталь AISI 321 (-40...+800°С),

діаметр КТМС 3 мм

сталь AISI 310 (-40...+900°С),

діаметр КТМС 4,5 мм

ДТПL сталь 12Х18Н10Т

(-40…+600°С),

діаметр КТМС 3 мм

100...20000

кратно 100

285

D=3 мм

D=4,5 мм

M=22×1,5 мм

S=22 мм

295

D=3 мм

D=4,5 мм

M=22×1,5 мм

S=22 мм

Конструктивне виготовлення головки

Під НПТ-3

Матеріал головки

Пластмасова

Металева

Чертеж
