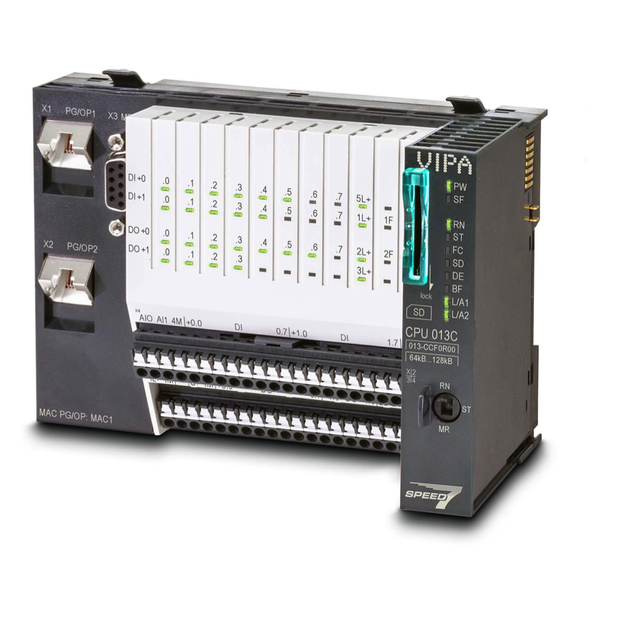

Базова конфігурація контролера CPU013 Slio

• Спеціальні

• Нова SPEED7 платформа з можливістю збільшення продуктивності
• Вбудована периферія і технології (IO, лічильники, PWM...)
• Швидкий — компактний — гнучкий

• Хмари застосування

• Високопровідний контролер для машинобудування, виробництва, автоматизації будівель
• Як незалежна/децентралізована система управління

• Технічні дані

• SPEED7 технологія
• Швидкодія CPU (word/Bit): 0,02/0,02 мкс
• Робоча пам’ ять: 64 kByte
• Розширення пам' яті до: 128 kByte
• Вбудована периферія: 16xDI, 12xDO, 2xAI, (4x100 kHz лічильника, 2xPWM до 20 kHz)
• PG/OP інтерфейс: 2xEthernet (switch)
• RS485 інтерфейс: MPI, USS master, ASCII, ETX/STX, 3964R, Modbus master/slave (опціонально PROFIBUS-SLAVE)
• SD карти до 2 GB
• Розширення до 64 SLIO модулів
• Програмування в SPEED7 Studio, Simatic Manager і TIA-Portal​

Сумісні модули Slio

Модулі дискретних входів (DI) SM021

• 021-1BB00 ― 2xDC 24 V
• 021-1B10 ↓ 2xDC 24 V фільтр 2 мкс.... 4 мс.
• 021-1BB50 ― DDI 2xDC 24 V NPN
• 021-1B70 ↓ DDI 2xDC 24 мітки часу
• 021-1BD00 ― DDI 4xDC 24 V
• 021-1BD10 ❑ модуль швидких входів DI 4xDC 24 фільтр 2 мкс... 4 мс.
• 021-1BD40 ― DI 4xDC 24 V  3-х дротні
• 021-1BD50 ― DI 4xDC 24 V NPN
• 021-1BD70 ―  DI 4xDC 24 мітки часу
• 021-1BF00 ― DI 8xDC 24 V
• 021-1BF50 ― DI 8xDC 24 V NPN
• 021-1SD00 ― DI 4xDC 24 V Safety

Модулі дискретних виходів (DO) SM2

• 022-1BB00 ― 2xDC 24V 0.5A
• 022-1BB20 ― 2xDC 24V 2A
• 022-1BB50 ― 2xDC 24V 0.5A NPN
• 022-1BB70 ― 2xDC 24V 0.5A метки времени
• 022-1B90 ↓ 2xDC 24V ШИМ
• 022-1BD00 ― 4xDC 24V 0.5A
• 022-1BD00 ― 4xDC 24V 2A
• 022-1BD50 ― 4xDC 24V 0.5A NPN
• 022-1BD70 ↓ 4xDC 24V 0.5A мітки часу
• 022-1BF00 ― 8xDC 24V 0.5A
• 022-1BF50 ― 8xDC 24V 0.5A NPN
• 022-1HB10 ― 2xDC 30 V/AC 230 V 2A ( реле)
• 022-1SD00 ― 4xDC 24V Safety

Модулі аналогових входів (AI) SM0.31

• 031-1BB10 ― 2x12Bit I (4...20mA)
• 031-1BB30 ― 2x12Bit U (0...10V)
• 031-1BB40 ― 2x12Bit I (0(4)...20mA)
• 031-1B90 ↓ 2x16Bit термопара
• 031-1BD30 ― 4x12Bit U (0...10V)
• 031-1BD40 ― 4x12Bit I (0)(4)...20mA)

Модулі аналогових виходів (AO) SM032

• 032-1BB30 ― 2x12bit U (0...10V)
• 032-1BB40 ― 2x12bit I (0)(4...20mA)
• 032-1BB70 ― 2x12bit U (-10...+10V)
• 032-1BD30 ― 4x12bit U (0...10V)
• 032-1BD40 ― 4x12bit I (0)(4)...20mA)
• 032-1BD70 ― 4x12bit U (-100...+10V)
