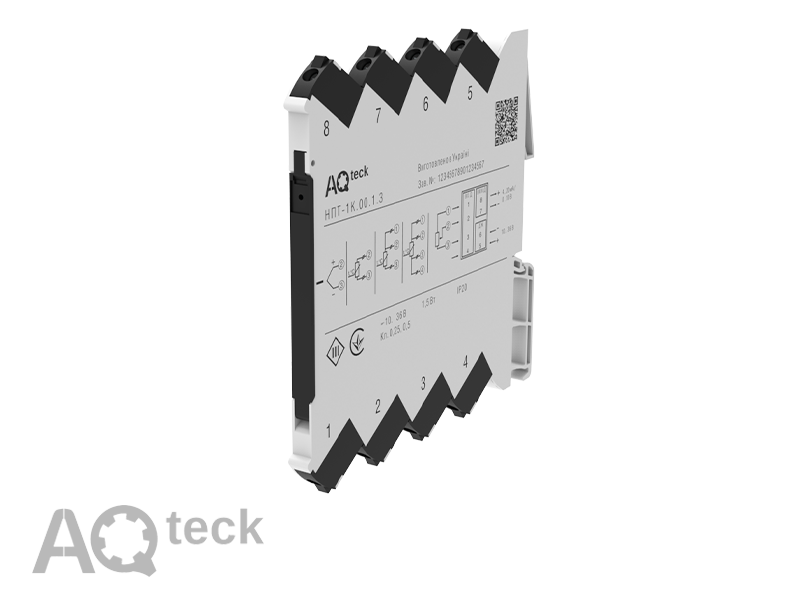

НПТ-1К. Нормувальний перетворювач на DIN-рейку
- Під замовлення
- Код: НПТ-1К
Відправка з 26 червня 20254 080 ₴
- +380 (96) 542-04-65Київстар ( WhatsApp )( Telegram)
- +380 (48) 788-75-41Інтертелеком
- +380 (93) 410-02-10Лайф
- +380 (66) 820-06-67Vodafone ( Viber )
НПТ-1К — універсальний нормувальний перетворювач, призначений для перетворення значень температури, виміряної за допомогою термопар або термометрів опору, в універсальні сигнали струму 4...20 мА, 0...20 мА, 0...5 мА та напруги 0...10 В, 0...5 В, 2...10 В. Новий НПТ-1К під час встановлення на DIN-рейку займає лише 6 мм.
Універсальний нормувальний перетворювач НПТ-1К призначений для перетворення значень температури, виміряної за допомогою термопар або термометрів опору, в універсальні сигнали струму 4...20 мА, 0...20 мА, 0...5 мА та напруги 0...10 В, 0...5 В, 2...10 В. Новий НПТ-1К під час встановлення на DIN-рейку займає лише 6 мм.
Під час конфігурування НПТ-1К під'єднується до порту USB ПК за допомогою стандартного кабелю microUSB. До комплекту постачання кабель microUSB не входить.
Застосування нормованих сигналів знижує вплив електромагнітних перешкод у ланцюгу вимірювання температури, полегшує під'єднання термодатчиків до контролерів, дає змогу зменшити витрати завдяки використанню звичайних мідних дротів замість спеціалізованих термокомпенсаційних кабелів, а також у кілька разів збільшити довжину лінії зв'язку від датчика до вимірювального пристрою.
Основні функції НПТ-1К
- Перетворення сигналів термодатчиків у уніфікований сигнал струму та напруги: 4...20 мА, 0...20 мА, 0,5 мА, 0...10 В, 0...5 В, 2...10 В.
- Універсальний вхід.
- Підтримка більшості відомих типів НСХ термодатчиків.
- Висока точність (збереження точності в разі зменшення вхідного діапазону):
- Точність 0,25% — для термометрів опору (ТО).
- Точність 0,5% — для термоелектричних перетворювачів (ТП).
- Кліматичне виконання: -40...+70 0С.
- Висока надійність.
- Малі габаритні розміри (160 пристроїв можна встановити на 1 метр DIN-рейки).
- Гальванічна розв'язка між входом і виходом.
|
Найменування |
Значення |
Характеристики живлення пристрою |
|
|
Номінальне значення живильної напруги (постійного струму) |
24 В |
|
Діапазон допустимої живильної напруги (постійного струму) |
10 - 36 В |
|
Гальванічна розв'язка живлення від входів/виходів |
2500 В |
|
Тип підключення живлення |
Окремими дротами |
Характеристики датчиків і вхідних сигналів |
|
|
Тип датчика |
ТО ТП (См.табл. «Характеристики датчиків» ) |
|
Схема під'єднання ТО |
2, 3, 4 дюйми |
Характеристики вихідних сигналів |
|
|
Номінальний діапазон вихідного сигналу перетворювача |
4...20, 0...20, 0...5 мА 0...10, 2...10, 0...5 В |
|
Вихідний сигнал у разі аварії на вході (поривання або КЗ-датчика) |
4...20 – 21...23 мА 0...20 – 21...23 мА 0...5 – 5...6 мА 0...10 – 10...11 В 2...10 – 10...11 мА 0...5 В |
|
Функція перетворення вхідних сигналів |
Лінійна |
|
Допустимий опір навантаження, Ом |
для мА не більш ніж 480 для не менш ніж 1000
|
|
Час встановлення робочого режиму (попередньо прогрівання) після вмикання напруги живлення, не більш ніж |
15 хв |
|
Час встановлення вихідного сигналу після зміни вхідного сигналу, не більш ніж |
2 с |
|
Живлення вихідного сигналу |
Від вбудованого джерела |
Метрологічних характеристик |
|
|
Основна склепінна похибка перетворення, не більш ніж: |
|
|
- під час роботи з ТО |
0,25% |
|
- під час роботи з ТП |
0,5 % |
|
Додаткова похибка, викликана зміною температури довкілля, на кожні 10 градусів, не більш ніж |
|
|
- під час роботи з ТО |
0,125 % |
|
- під час роботи з ТП |
0,25% |
Характеристики конструкції |
|
|
Габаритні розміри |
(6,2×112×113,5) ±1 мм |
|
Ступінь захисту корпусу |
IP20 |
|
Ступінь захисту клем |
IP20 |
|
Маса в пакованні, не більше |
200 г |
Умови експлуатації |
|
|
Діапазон робочих температур |
-40... +70 °С |
|
Відносна вологість повітря, не більш ніж |
95 % |
|
Атмосферний тиск |
84... 106,7 кПа |
|
Стійкість до механічних впливів |
група N2 за ДСТУ IEC 60068 |
|
Стійкість до електромагнітних впливів |
клас В із критеріям якості функціонування В ДСТУ EN 61326-1 |
Характеристики датчиків
Термометри опору |
||
|
|
НПТ-1К.00.1.3 |
|
|
Діапазон перетворення |
||
|
Макс. |
Мин.* |
|
|
Cu50 |
-50 ... +200 оЗ |
50 о З |
|
50М |
-180 ... +200 оЗ |
50 оЗ |
|
Pt50 |
-200 ... + 750 оЗ |
100 оЗ |
|
50П |
-200 ... + 750 оЗ |
100 оЗ |
|
Si100 |
-50 ... +200 оЗ |
50 оЗ |
|
100М |
-180 ... +200 оЗ |
50 оЗ |
|
Pt100 |
-200 ... + 750 оЗ |
100 оЗ |
|
100P |
-200 ... + 750 оЗ |
100 оЗ |
|
100H |
-60...+ 180 о З |
50 оЗ |
|
Pt500 |
- |
- |
|
500П |
- |
- |
|
Pt1000 |
- |
- |
|
1000P |
- |
- |
Термопари |
||
|
ТГК (Л) |
-200 ... +800 °С |
400 оЗ |
|
ТЖК (J) |
-200 ... +1200 °С |
500 оЗ |
|
ТНН (Н) |
-200 ... +1300 °С |
500 оЗ |
|
ТХА (К) |
-200 ... +1300 °С |
500 оЗ |
|
ТПП (S) |
0 ... +1750 °С |
400 оЗ |
|
ТПП (R) |
0 ... +1750 °С |
500 оЗ |
|
ТПР (В) |
+ 200 ... +1800 °С |
700 оЗ |
|
ТВР (А-1) |
0 ... +2500 °С |
600 оЗ |
|
ТВР (А-2) |
0... +1800 °С |
600 оЗ |
|
ТВР (А-3) |
0... +1800 °С |
600 оЗ |
|
ТМК (Т) |
-200 ... + 400 °С |
300 оЗ |
Термопари за DIN 43710 |
||
|
Тип L |
-200 ... + 900 оЗ |
400 оЗ |
Опір |
||
|
R<1 кОм |
0 ... 1000 Ом |
100 Ом |
Напруга за ГОСТ 26.011 |
||
|
В |
-50 ...50 мВ |
10 мВ |
* Діапазон, у якому виробник гарантує заявлену основну склепіньну похибку.
| Конфігуратор НПТ-х (v4.1.0.742 (актуальна версія)) | RU | ||
| Конфігуратор НПТ-х (v3.0.5.714 (архів) | RU |
- Пристрій
- Паспорт і гарантійний талон
- Посібник з експлуатації
Примітка. Виробник залишає за собою право внесення доповнень у комплектність виробу.
| Документ | |||
|---|---|---|---|
| Посібник з експлуатації НПТ-1К | ЕЛІТУ |
| Основні | |
|---|---|
| Виробник | Акутек |
| Країна виробник | Україна |
- Ціна: 4 080 ₴
