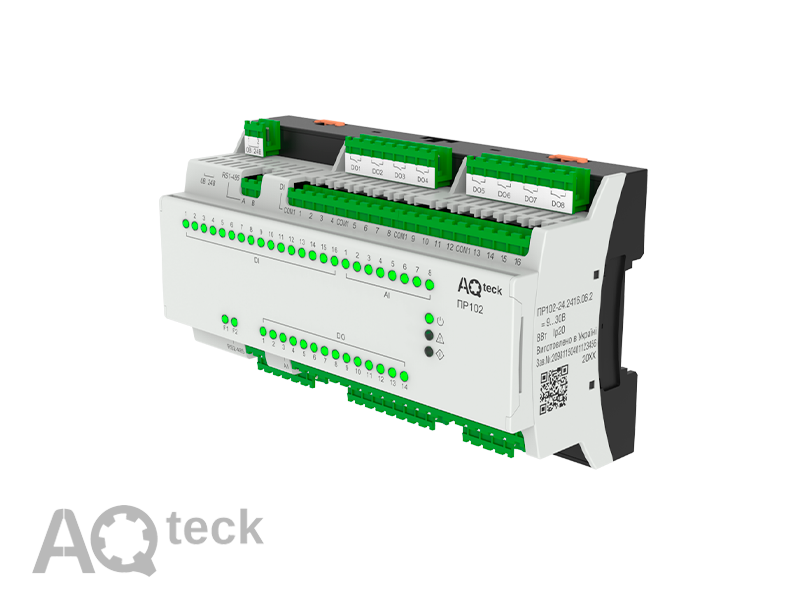

ПР102. Програмоване реле на 40 каналів введення/виведення ПР102-230.2416.01.2
- В наявності
- Код: ПР102-230.2416.01.2
9 480 ₴
- +380 (96) 542-04-65Київстар ( WhatsApp )( Telegram)
- +380 (48) 788-75-41Інтертелеком
- +380 (93) 410-02-10Лайф
- +380 (66) 820-06-67Vodafone ( Viber )
ПР102 — нове програмоване реле на 40 каналів введення/виведення з можливістю розширення входів/виходів, призначене для вирішення широкого спектра завдань з автоматизації в різних галузях промисловості.
ПР102 — програмоване реле для керування опаленням, вентиляцією, насосами та іншим обладнанням. Головна перевага пристрою — широкий функціонал і висока щільність каналів введення/виведення. Корпус на DIN-рейці вміщує 40 аналогових і дискретних входів/виходів. Передбачене під'єднання через внутрішню шину модулів розширення ПРМ для збільшення кількості входів/виходів. ПР102 має 2 інтерфейси RS-485 на борту: для керування пристроями через мережу та передавання даних на верхній рівень. Написання алгоритму здійснює користувач мовою FBD за допомогою безплатного середовища програмування AQLogic . Завантаження алгоритму виконується за допомогою кабеля Type-C .
Чудові характеристики ПР102
- 40 каналів введення/виведення.
- 8 аналогових входів:
- Термопротив.
- NTC/PTC.
- 4... 20 мА/0… 10 В.
- Робота в дискретному режимі.
- 2 універсальних аналогових виходи: 4...20 мА/0...10 В.
- 2 інтерфейси RS-485, режим Master/Salve:
- Інтеграція в хмарний сервіс OwenCloud і SCADA системи.
- Візуалізація процесів за допомогою панелей оператора .
- Керування зовнішніми пристроями через RS-485.
- Збільшення каналів введення/виведення до 72 шт. за допомогою модулів ПРМ .
- Робота в неопалюваних приміщеннях: -40...+55 °C.
- USB-порт для програмування.
|
Найменування |
Значення |
|
|
ПР102-230 |
|
|
Програмування |
||
|
Середовище програмування |
AQLogic |
|
|
Об'єм Retain-пам'яті |
1016 байт |
|
|
Стек |
Динамічний |
|
|
Пам'ять ПЗП |
128 кбайт |
|
|
Пам'ять ОЗП |
32 кбайт |
|
|
Інтерфейс програмування |
USB |
|
Інтерфейс RS-485 |
||
|
Кількість |
2 шт. |
|
|
Протокол зв'язку |
ModBus RTU/ASCII |
|
|
Режим |
Master/Slave |
|
|
Обсяг пам'яті для мережевих змінних (режим Slave) |
128 байт |
|
|
Кількість модулів розширення, що під'єднуються |
не більш ніж 2 |
|
|
Модуль розширення |
ПДМ |
|
Дискретні входи |
||
|
Кількість |
До 24 |
|
|
Номінальна напруга живлення |
≈230 В |
|
|
Гальванічна розв'язка |
Групова, по 4 входи (1-4 і 5-8) |
|
Аналогові входи |
||
|
Кількість |
- |
|
|
Тип вимірюваних сигналів |
- |
|
|
Межа основної склепінної похибки |
- |
|
|
Період оновлення результатів вимірювання чотирьох каналів |
|
20 мс |
|
Робота в дискретному режимі |
- |
Да |
Дискретні виходи |
||
|
Кількість |
До 16 |
|
|
Тип |
Р – релейний (нормально розімкнутний) |
|
|
Допустимий струм навантаження, не більш ніж |
||
|
Р: |
5 А за напруги не більш ніж 250 В змінного струму та cos ≥ >0,95 3 А за напруги не більш ніж 30 В постійного струму |
|
|
Гальванічна розв'язка |
Індивідуальна |
|
Аналогові виходи |
||
|
Кількість |
- |
|
|
Тип аналогового виходу |
- |
|
|
Розрядність ЦАП |
- |
|
|
Гальванічна розв'язка |
- | |
| Електрична міцність ізоляції | - | |
Очисні ресурси та додаткове обладнання |
||
|
Мінімальний час циклу |
1 мс (залежить від складності програми) |
|
|
Модуль розширення |
Да |
|
|
Вбудований годинник реального часу |
Да |
|
СКАЧАТИ
| Драйвер USB ПР102 | RU | ||
| Середовище програмування AQLogic (2.5.361) | UA |
КОМПЛЕКТНІСТЬ
- Пристрій
- Короткий посібник
- Паспорт і Гарантійний талон
- Комплект клемних з'єднувачів
| Документ | |||
|---|---|---|---|
| Посібник з експлуатації ПР102 | UA | ||
| Короткий посібник ПР102-24.2416.03 | UA | ||
| Короткий посібник ПР102-24.2416.06 | UA | ||
| Короткий посібник ПР102-230.2416.01 | UA | ||
| Декларація про відповідність ПР102 | UA |
| Основні | |
|---|---|
| Виробник | Акутек |
| Країна виробник | Україна |
| Мова інтерфейсу | Український |
| Тип монтажу | На DIN рейку |
| Інтерфейс для підключення зовнішніх пристроїв | USB, RS485 |
| ПІД-регулятор | Так |
| Захист паролем | Так |
| Вбудований годинник | Так |
| Підключення модулів розширення | Так |
| Гарантійний термін | 12 міс |
| Технічні характеристики | |
| Напруга | 220 В |
