Датчик тиску для в'язких і сильно забруднених середовищ G1/2" 0.01 МПа , 0,1 Бар , 1 м.в.с.

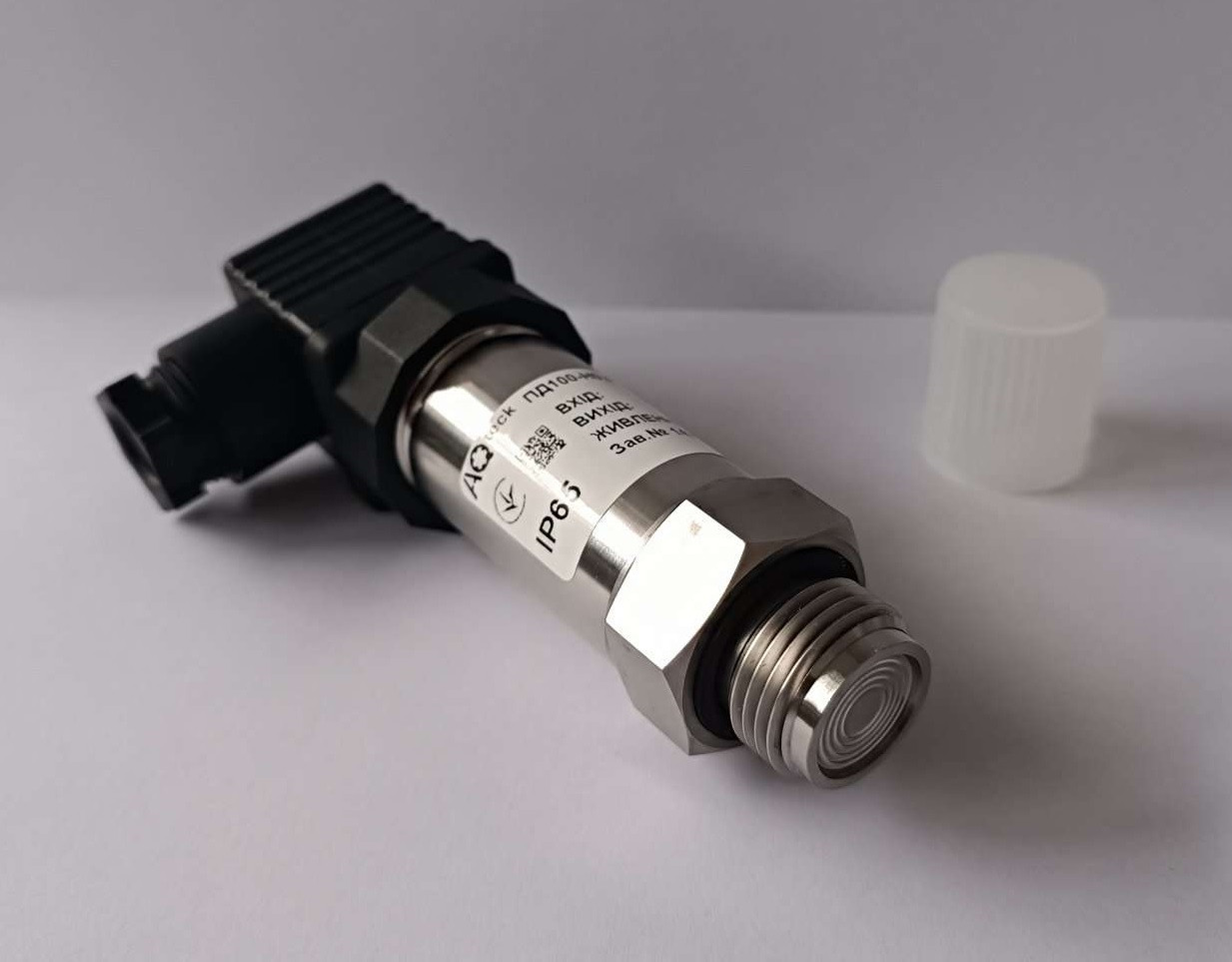

Датчики ПД100 моделі 121 — це пристрої, що безперервно перетворюють виміряні значення надлишкового, вакуумметричного та надлишково-вакуумметричного тиску контрольованого середовища або її рівня на уніфікований сигнал 4...20 мА постійного струму.

Приєднання моделі ПД100-121 вироблене як торцева мембрана без ущільнення, що дає змогу застосовувати датчики цієї моделі на виробництвах харчової промисловості для вимірювання параметрів високов'язких, сильно забруднених і полімеризувальних середовищ.

Мембрани датчиків виробляються з неіржавкої сталі AISI316L. Штуцери з різзю G1/2 виготовляються з неіржавкої сталі AISI304S. У датчиках використовується високочутливий сенсор, що працює за принципом тензометричного моста, що забезпечує високу стабільність вимірювань

Датчики ПД100 призначені для визначення рівня робочого середовища у відкритих ємностях і вимірювання тиску в трубопроводах із в'язкими та сильно забрудненими середовищами: на харчових виробництвах, підприємствах із виробництва та зберігання пальнево-змазкових матеріалів, целюлозно-паперових комбінатах, водоканалах, пожежних системах тощо.



Основні характеристики

• Типи вимірюваного тиску:
  • надлишковий (Н)
  • вакуумметричний (В) —У РОЗРОБІТКУ
  • надмірно-вакуумметричний (НВ) —У РОЗРОБІТКУ
• Вихідний сигнал датчика — уніфікований сигнал 4...20 мА постійного струму.
• Верхня межа вимірюваного тиску (ВМВ) — від 10 кПа до 4,0 МПа.
• Перевантажувальна здатність — не менш ніж 200% ВМВ.
• Ступінь захисту корпусу й електричного роз'єму перетворювача — IP65.

Назва	Значення
Вихідний сигнал постійного струму	4...20 мА, 2-дротова схема
Основна склепіння похибка	0,25; 0,5; 1,0% ВМВ
Діапазон робочих температур вимірювального середовища	–40…+85 °С
Напруга живлення	11...28 В постійного струму
Опір навантаженню	0...1,0 кОм (залежно від живильної напруги)
Споживана потужність	не більш ніж 0,8 Вт
Ступінь захисту корпусу	IP65
Діапазон робочих температур навколишнього повітря	–40…+80 °С
Атмосферний тиск робочий	66...106,7 кПа
Середній час напрацювання на відмову	щонайменше 500 000 год
Середній термін експлуатації	10 років
Вага без паковання/в пакованні	0,2 кг/0,3 кг
Штуцер для під'єднання датчиків	G1/2 «торцева мембрана»
Тип електричного роз'єму	EN175301-803 форма А
Габаритний розмір (по висоті)	не більш ніж мм
Перевантажувальна здатність	не менш ніж 200% від ВМВ
Граничне значення тиску перевантаження	не менш ніж 400% від ВМВ



УВАГА!

Під час під'єднання джерела живлення необхідно дотримуватися полярності!

Неправильне під'єднання може призвести до пошкодження обладнання.

Обмеження опору навантаження:

R _н = R _в + R _обм ≤ R _{н мах} ,

R _{н мах} = (U _жив – 11)/0,02,

де

R _в — вхідний опір вимірювача, Ом;

R _огор — опір обмежувального резистору, Ом;

R _{н мах} — максимальний опір навантаженню, Ом;

U _жив — напруга живлення, В.
