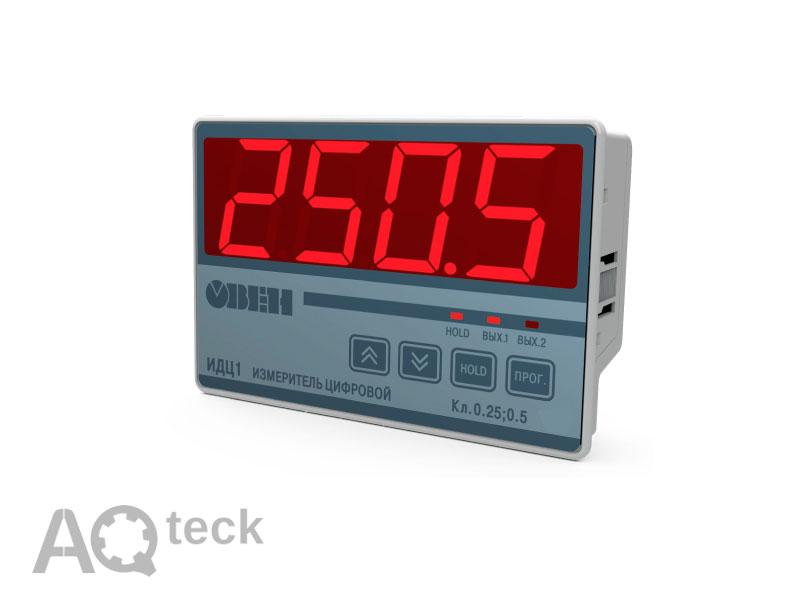

Вимірювач цифровий одноканальний ІДЦ-1-Щ8
- Під замовлення
- Код: ИДЦ-1-Щ8
3 000 ₴
- +380 (96) 542-04-65Київстар ( WhatsApp )( Telegram)
- +380 (48) 788-75-41Інтертелеком
- +380 (93) 410-02-10Лайф
- +380 (66) 820-06-67Vodafone ( Viber )
ІДЦ1 — вимірювач, який використовується для зняття показів і регулювання технологічних процесів у різних сферах.
Пристрій вимірює й перетворює отриману інформацію на значення фізичних величин із подальшим виведенням на екран інформації, обраної користувачем. Під час виходу з зони регулювання, зафіксованої користувачем, пристрій виконує аварійну сигналізацію. За допомогою функції «HOLD» можлива фіксація показаного показу з подальшим внесенням його в пам'ять пристрою.
Для зручного зчитування інформації встановлено велике табло 40х20мм, а для зручності монтажу — знімні клемники.
Призначення вимірювального пристрою ІДЦ1
Цифровий вимірювач ІДЦ1 спільно з первинним перетворювачем (датчиком) призначений для вимірювання різних фізичних величин. ІДЦ1 має два вбудовані вихідних пристрої для спрацьовування сигналізації.
Відмітні риси ІДЦ1:
У процесі роботи пристрій дає користувачеві можливість фіксації на дисплеї поточного значення вимірювальної величини та запам'ятовування її останнього значення в енергонезалежній пам'яті пристрою (функція « HOLD » ).
Пристрій великий, з контрастними, добре помітними здалеку цифрами, на дисплеї є індикатор знака.
Функціональні можливості пристрою ІДЦ1:
- вимірювання температури або інших фізичних величин (давлення, вологості, витрати, рівня тощо) за допомогою датчиків із уніфікованим вихідним сигналом струму або напруги;
- формування сигналізації про вихід (або вхід) вимірювального параметра в зону, встановлену користувачем (П і U — подібні логіки);
- функция « HOLD ». У процесі роботи пристрій дає користувачеві можливість фіксації на дисплеї поточного значення вимірювальної величини та її зберігання в енергонезалежній пам'яті пристрою.
- ІДЦ1 має великий 4-розрядний цифровий індикатор. Розмір цифр 40х20мм.
- масштабування виміряного значення вхідного сигналу від 4 до 20 мА.
- ІДЦ1 має знімний клемник, що забезпечує легкість монтажу та демонтажу пристрою.
Параметри |
Значення |
Діапазон напруги живлення постійного струму, В |
від 10,5 до 30 (номінальне значення 24 В) |
Максимальна споживана потужність, Вт, не більш ніж |
2 |
Кількість каналів (входів) |
1 |
Час опитування входу, с, не більш ніж |
1 |
Діапазони вхідних сигналів: постійної напруги, В
постійного струму, мА |
от 0 до 1 от 0 до 10 от 0 до 5 от 0 до 20 от 4 до 20 |
Вхідний опір пристрою в режимі вимірювання сигналу від 0 до 10 В, кому |
99,9 |
Вхідний опір пристрою в режимі вимірювання сигналу від 0 до 20 мА, Ом |
121 |
Кількість вихідних пристроїв (оптопара транзисторна n – p – n типа) |
2 |
Характеристики сигналу, що комутується вихідним пристроєм: — постійний струм, мА, не більш ніж — напруга, В, не більше |
400 60 |
Межі допустимої додаткової склепінної похибки, викликані зміною температури навколишнього повітря від нормальної на кожні 10 °C |
не більш ніж 0,5 межі допустимої основної склепінної похибки |
Ступінь захисту корпусу з боку лицьової панелі з боку задньої й бічних поверхонь |
IP54 IP20 |
Габаритні розміри пристрою, мм |
144×96×43 |
Маса, кг, не більше |
0,5 |
Середнє напрацювання на відмову, год, не менше |
50 000 |
Середній термін експлуатації, років |
10 |
Схема під'єднання до входу пристрою датчиків із сигналами струму від 0 до 5 мА, від 0 до 20 мА, від 4 до 20 мА
Схема під'єднання до пристрою датчиків із сигналами напруги від 0 до 1 В, від 0 до 10 В
Основні атрибути | |
---|---|
Виробник | Акутек |
Країна виробник | Україна |
Живлення | Мережа 24В |
Напруга | 24 В |
Потужність | 2 Вт |
Довжина | 43 мм |
Ширина | 144 мм |
Висота | 96 мм |
Вага | 0.15 кг |
Гарантійний термін | 12 міс |
- Ціна: 3 000 ₴
