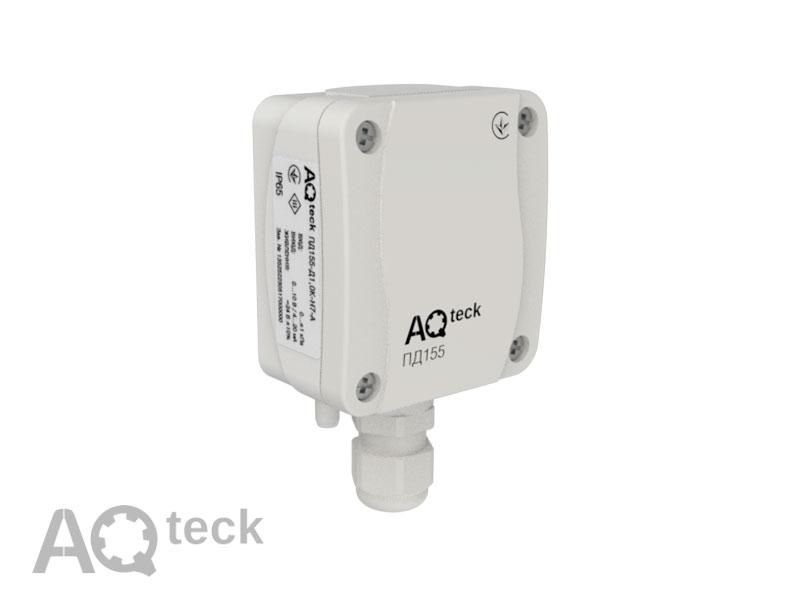

Датчик тиску для автоматизації систем HVAC -10,0...+10,0 кПа м 4...20 мА/0...10 В

ПД155 призначений для вимірювання надлишкового тиску, розрідження та різності тисків, а також об'ємної витрати повітря та перетворення виміряного значення на універсальний аналоговий сигнал струму 4...20 мА або напруги 0...10 В.

Перетворювач тиску ПД155 має 8 вимірюваних діапазонів і 2 вихідних сигнали (4...20 мА/0...10 В), що перемикаються за допомогою Dip перемикачів.

П'єзорезійний вимірювальний елемент із компенсацією температури гарантує високу точність і стабільність.

Перетворювач тиску ПД155 застосовується в автоматизації систем опалення, вентиляції та кондиціонування повітря (HVAC):

• вентиляційні канали та канали систем кондиціонування повітря,
• контроль забруднення фільтрів через передавання інформації на контролер або безпосередньо на частотний перетворювач,
• моніторинг тиску наддуву в «чистих» виробничих приміщеннях,
• моніторинг тиску повітря й неагресивних і негорючийих газів у котельній автоматиці.


Переваги перетворювача тиску ПД155

• Універсальний вихідний сигнал: 4...20 мА/0...10 В.
• Діапазони вимірювання:
• 100П — можливість настроїти діапазони виміру:
• 0...50 Па; -50...50 Па; 0…100 Па; -100…+100 Па,
• 1,0К - можливість настроїти діапазони вимірювань:
  0...100 Па; -100...100 Па; 0...300 Па; -300…300 Па;
  0...500 Па; -500…500 Па; 0...1,0 кПа; -1,0…1,0 кПа
• 5,0К — можливість настроїти діапазони виміру:
  0...1,0 кПа; -1,0…1,0 кПа; 0...2,0 кПа; -2,0…2,0 кПа;
  0...3,0 кПа; -3,0…3,0 кПа; 0...5,0 кПа; -5,0…5,0 кПа.
• 10,0К - можливість налаштувати діапазони вимірювання:
  0…4,0 кПа; -4,0...4,0 кПа; 0...6,0 кПа; -6,0…6,0 кПа;
  0...8,0 кПа; -8,0…8,0 кПа; 0...10,0 кПа; -10,0...10,0 кПа.



• 8 діапазонів вимірювань в одному датчикі.
• Напруга живлення: 24 В (±10%).
• Довгострокова стабільність і точність.
• Вибір часу фільтрації вимірюваного сигналу: 10 с або 1 с.
• Ступінь захисту корпусу: IP65.
• Компактний настінний корпус 72×64×38.
• Автоматичне та ручне коригування нуля.

1. Перетворювач — 1 шт.
2. Паспорт і гарантійний талон — 1 шт.
3. Посібник з експлуатації — 1 шт.
4. Комплект монтажний — 1 шт.
