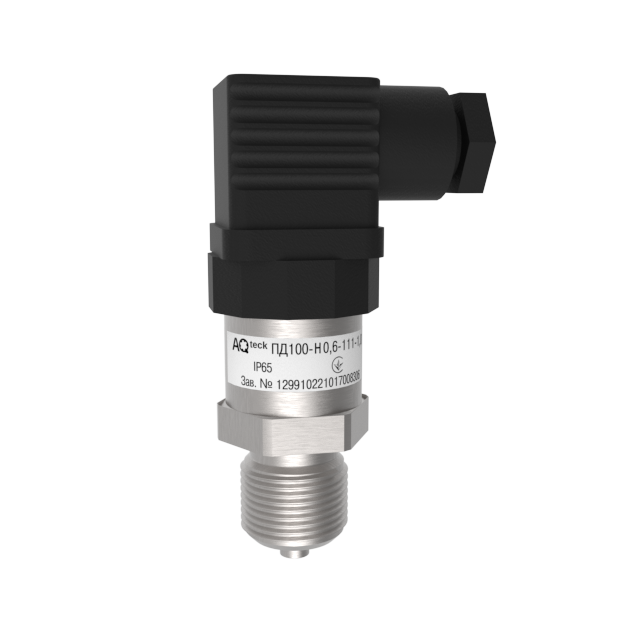

ПД100-Н0,1-111-1.0 Перетворювач (датчики) тиску з неіржавкою вимірювальною мембраною 1,0 bar

Особливості та принцип дії

Перетворювачі тиску ПД100 моделей 111 призначені для безперервного перетворення надлишкового, надлишково-вакуумметичного та вакуумметричного тиску хімічно неагресивних щодо матеріалу датчика рідких або газоподібних середовищ уніфікований сигнал 4...20 мА постійного струму. Ці моделі датчиків стійкі до гідроударів.

Моделі 111 датчиків ПД100 обладнані сенсором із вимірювальною мембраною з неіржавкої сталі AISI 316L, що забезпечує високу точність вимірювань. Сенсор виготовлений за технологією КНК і являє собою тензорезистивний міст, нанесений на монокристал кремнію методом дифузії. Матеріал штуцера та корпусу — неіржавка сталь AISI 304S. Електричний роз'єм датчиків відповідає стандарту EN175301-803.

Основні сфери застосування перетворювачів тиску ПД100 (моделі 111):

• системи холодного та гарячого водопостачання (ХВС і ГВС);
• теплопостачання;
• кісткові, теплові пункти (ІТП, ЦТП);
• автоматика водоканалів;
• насосне та компресорне обладнання;
• технологічні процеси в пневмо- та гідросистемах;
• харчова промисловість

Основні характеристики перетворювача тиску ПД100 (моделі 111)

• Робоче середовище: хімічно нейтральне щодо неіржавкої сталі AISI 316L (AISI 304S) гази, пари та слабоагресивні рідини.
• Вимірюваний тип тиску: надлишковий, надлишково-вакуумметричний, ваккуметричний.
• Верхня межа вимірюваного тиску (ВМВ):
  • надлишковий тиск (Н): 35 кПа...40,0 МПа;
  • надмірно-вакуумметричний тиск (НВ): -0.1...2,5МПа;
  • вакуумометричний тиск (В): -0.1...0 МПа.
• Основна склепінна похибка: 0,5; 1,0% ВМВ.
• Перетворюючи надлишковий тиск на уніфікований сигнал 4...20 мА постійного струму.
• Перевантажувальна здатність: не менш ніж 200% ВМВ.
• Ступінь захисту корпусу та електророз'єм датчика IP65.
• Помехостійкість відповідає вимогам обладнання класу А за ДСТУ EN 61326-1:2016.

Умови експлуатації

Робочі умови експлуатації: на відкритому повітрі або приміщеннях без агресивних парів і газів під час атмосферного тиску від 84 до 106,7 кПа, з температурою навколишнього повітря в діапазоні від -40 до +80 °C і відносною вологістю не більш ніж 85%, без конденсації вологи за 35 °C і низьких температур.

Нормальні умови експлуатації: закриті приміщення без агресивних парів і газів із температурою повітря (23±5) °C і відносною вологістю не більш ніж 80% за атмосферного тиску від 84 до 106,7 кПа.

Габаритні розміри ПД100-111
