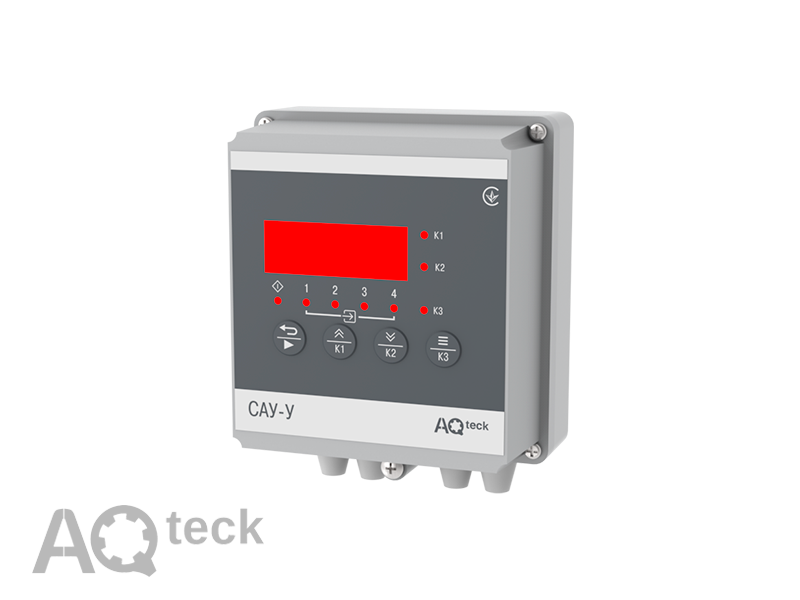

Контролер для керування насосом САУ-У.Н
- В наявності
- Код: САУ-У.Н
3 930 ₴
- +380 (96) 542-04-65Київстар ( WhatsApp )( Telegram)
- +380 (48) 788-75-41Інтертелеком
- +380 (93) 410-02-10Лайф
- +380 (66) 820-06-67Vodafone ( Viber )
Пристрій САУ-У призначений для керування насосами, а також для створення систем автоматичного контролю та підтримки рівня. У контролері САУ-У реалізовані алгоритми роботи аналогічних пристроїв: САУ-МП , САУ-М6 , САУ-М7Е .
Контролер САУ-У випускається в різних виробленнях — настінному (Н), DIN-рельсовому (Д) і щитовому (Щ1).
Переваги контролера САУ-У
- Чотирирозрядний індикатор на лицьовій панелі полегшує настроювання пристрою.
- Напруга живлення: 220 В змінного струму або 24 В постійного.
- Можливість під'єднання різних типів датчиків.
- Перетворення сигналу з датчиків.
- Ручне керування.
- Живлення кондукометричних датчиків змінною напругою.
Функціональні можливості:
- Контролювання значення робочого середовища або її стану (тиск, температура та/або інші параметри) — до чотирьох параметрів одночасно з використанням чотирьох незалежних каналів контролю широкого спектра датчиків.
- Керування роботою виконавчих механізмів — наприклад, насосів) — до трьох одночасно з використанням:
- вбудованих таймерів для встановлення спеціальних тимчасових параметрів;
- встановлення часу затримки виконання алгоритму;
- інверсії режиму роботи будь-якого каналу (наприклад, робота в режимі заповнення або спорожнення резервуара).
- Керування електроприводом виконавчого механізму (насос, транспортер, електромагнітний клапан тощо).
- Сигналізація про аварійний стан системи.
Алгоритми роботи САУ-У
|
No алгебра. |
Опис алгоритму |
Схема під'єднання |
Графік роботи пристрою |
|
01 |
Для одного резервуара й одного насоса, що працює з гістерезисом |
 |
 |
|
02 |
Для одного резервуара й одного насоса, що працює без гістерезису |
 |
 |
|
06 |
Для трьох резервуарів і трьох насосів |
 |
 |
|
11 |
Для магістралі водопостачання з двома насосами та аварійною сигналізацією у разі відмови обох насосів |
 |
 |
|
13 |
Для магістралі водопостачання з двома насосами та додатковою опцією під час перемикання насосів |
||
|
15 |
Для магістралі водопостачання з двома насосами та аварійною сигналізацією у разі відмови будь-якого насоса |
||
|
12 |
Для одного резервуара та двох насосів, що працюють на заповнення |
 |
 |
|
16 |
Для одного резервуара та двох насосів, що працюють на осушення |
 |
 |
|
14 |
Для однієї магістралі та трьох насосів, що працюють почергово парами |
 |
 |
|
17 |
Для однієї магістралі та трьох насосів, що працюють по черзі |
 |
|
|
18 |
Для одного резервуара та двох насосів із контрольною ємністю |
 |
 |
|
20 |
Для двох резервуарів та одного насоса, що працює на долив |
|
 |
|
Найменування |
Значення |
|
Діапазон змінної напруги живлення: напруга, В частота, Гц |
90...264 (номінальні значення — 110, 220 або 240) 47...63 (номінальні значення — 50 і 60) |
|
Діапазон постійної напруги живлення, В: |
20...34 (номінальне значення — 24) |
|
Споживана потужність, ВА, не більше |
6 |
|
Входи |
|
|
Кількість входів (каналів контролю вхідного сигналу) |
4 |
|
Типи датчиків |
кондукометричні, поплавцеві, механічні контактні пристрої, датчики з струмовим виходом |
|
Живлення датчиків від внутрішнього джерела: |
|
|
постійна або змінна напруга, В |
5±0,5 |
|
частота для змінного струму, Гц |
25±1 |
|
Тек, що є через кондукометричний датчик, мА, не більш ніж |
1 |
|
Опір контрольованого середовища для кондукометричного датчика, кОм, не більш ніж |
450 |
|
Уніфіковані датчики з струмовим сигналом, мА |
от 0 до 5, от 0 до 20, от 4 до 20 |
|
Дискретність встановлення порога спрацьовування каналу контролю вхідного сигналу, % |
1 |
|
Виходи |
|
|
Кількість вихідних релейних каналів (від комутаційних контактів) |
3 (нормально розімкнуті) |
|
Номінальна комутована напруга в навантаженні |
|
|
для ланцюга постійного струму*, В, не більше |
24 |
|
для ланцюга змінного струму**, В, не більше |
250 |
|
Стійкий струм за максимальної напруги: |
|
|
для ланцюга постійного струму*, А, не більш ніж |
1 |
|
для ланцюга змінного струму**, А, не більш ніж |
3 |
|
Гальванічна ізоляція виходів |
Міжканально |
|
Електрична міцність ізоляції виходів, В |
1500 |
|
Напруга вбудованого джерела живлення зовнішніх активних датчиків, В |
24±1,2 |
|
Максимальний струм навантаження джерела живлення датчиків, мА, не більш ніж |
50 |
|
Габаритні розміри пристрою, мм |
|
|
тип корпусу — настінний Н |
(130×105×65) ±1 |
|
тип корпусу — щитовий Щ11 |
(96×96×46,5) ±1 |
|
тип корпусу — DIN-рельсовий Д |
(88×72×54) ±1 |
|
Ступінь захисту корпусу за ГОСТ 14254-96: |
|
|
тип корпусу — настінний Н |
IP44 |
|
тип корпусу — щитовий Щ11 |
IP54 з боку лицьової панелі |
|
тип корпусу — DIN-рельсовий Д |
IP20 |
|
Маса пристрою, кг, не більше |
0,7 |
|
Середній термін експлуатації, років |
8 |
* Навантаження для категорії використання DC-14 за ГОСТ Р 50030.1-2000.
** Навантаження для категорії використання АС-15 за ГОСТ Р 50030.1-2000.
Умови експлуатації
- Температура навколишнього повітря — 10 до +55 °C.
- Атмосферний тиск 86...106,7 кПа.
- Відносна вологість повітря (за 25 °C і нижче без конденсації вологи) не більш ніж 80%.
| Основні атрибути | |
|---|---|
| Країна виробник | Україна |
| Виробник | Акутек |
- Ціна: 3 930 ₴
