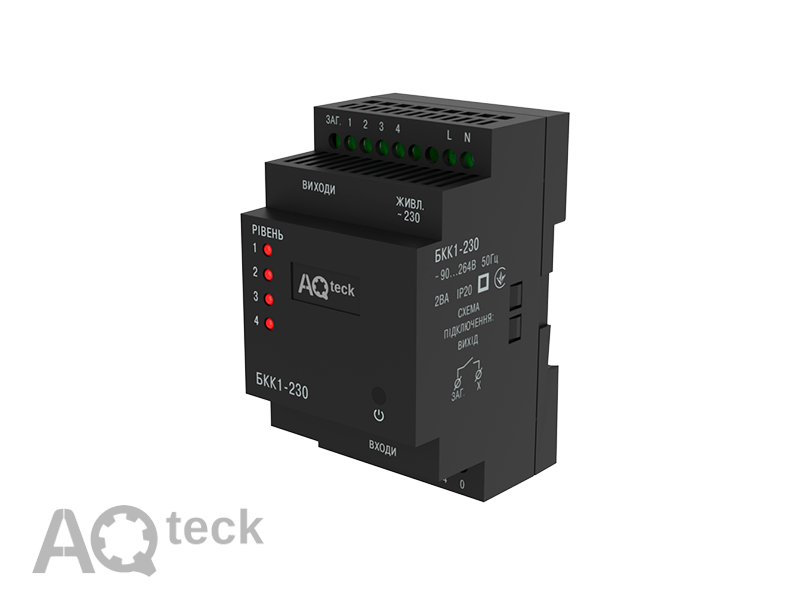

Сигналізатор рівня рідини 4-канальний на DIN-рейку БКК1-230
- В наявності
- Код: БКК1-230
2 940 ₴
- +380 (96) 542-04-65Київстар ( WhatsApp )( Telegram)
- +380 (48) 788-75-41Інтертелеком
- +380 (93) 410-02-10Лайф
- +380 (66) 820-06-67Vodafone ( Viber )
Новий пристрій БКК1 лінійки сигналізаторів рівня САУ, чотириканальний аналог САУ-М6 у DIN-рельсовому виготовленні.
Призначений для відстеження чотирьох рівнів струмопровідної рідини. Може використовуватися як самостійний виріб для керування виконавчими механізмами або як пристрій узгодження кондукометричних датчиків із ПЛК виробництва АКУТЕК (або контролерів інших виробників).
Пристрій випускається в корпусі з кріпленням на DIN-рейку типу Д3.
Функціональні можливості
- Чотири незалежні канали контролю рівня рідини в резервуарі
- Підвищена стійкість до перешкод завдяки використанню нової цифрової схемотехніки
- Виконання на DIN-рейку (розміщення всередині щита)
- Два варіанти живлення = 24 В або ~230 В
- Робота з рідинами, різними за електропровідністю: кислотами, лугами, слабкими розчинами солей, водопровідною, технічною, очищеною тощо.
- Просте налаштування без демонтажу пристрою
|
Характеристика |
БКК1-230 |
|
|
Напруга живлення пристрою |
90...264 В 47...63 Гц |
|
|
Споживана потужність |
не більш ніж 2 ВА |
|
|
Кількість каналів контролю рівня |
4 |
|
|
Напруга живлення датчиків рівня |
не більш ніж 10 В см. тока 1,5...2,5 Гц |
|
|
Тип дискретного виходу |
4 а/м реле, нормально розімкнений контакт |
|
|
Максимальне навантаження виходу |
2 А см. струму 240 В |
|
|
Тип корпусу |
на DIN-рейку 35 мм Д3 |
|
|
Габаритні розміри корпусу |
54х95х57 мм |
|
|
Ступінь захисту корпусу |
IP20 |
|
|
Температура навколишнього повітря |
–10...+50 °С |
|
|
Відносна вологість повітря (за 25 °C і нижче без конденсації вологи) |
не більш ніж 80% |
|
|
Атмосферний тиск |
84...106,7 кПа |
|
Функціональна схема БКК1
Кондукометричні датчики рівня рідини
Контроль рівня здійснюється за допомогою 5-електичного кондукометричного датчика, чотири сигнальні електроди якого розташовані в резервуарі на позначках, заданих умовами технологічного процесу: рівень 1, рівень 2, рівень 3, рівень 4 — і під'єднуються до входів пристрою 1-4. Живлення датчика рівня здійснюється змінною напругою.
Чотири канали контролю рівня
Датчик рівня під'єднується до вхідних фільтрів низьких частот (ФНЧ1...ФНЧ4). Далі через комутаційний пристрій (КП) сигнал надходить на аналого-цифровий перетворювач (АЦП). У пристрої порівняння (ПП) відбувається порівняння рівня оцифованого сигналу датчика зі значенням втоми опорної напруги (ОН). Значення втоми опорної напруги вибирається DIP-перемикачем встановлення порога зношування. Пристрій керування (ПК) виконує функцію вибору каналу вимірювання датчика рівня й керування відповідним вихідним ключем (Ключ 1...Ключ 4). Винос вихідної ключа відбувається під час контакту відповідного сигнального електрода з рідиною, одночасно засвічується відповідний світлодіод «рівень».
Вихідні пристрої (ключі)
Для комутації навантаження та зв'язку з зовнішніми пристроями блок обладнаний:
- БКК1-24 – чотирма гальванічно розв'язаними транзисторними двоспрямованими ключами;
Приклад тимчасової діаграми вихідної ключа (реле)
Вихідне реле спрацьовує під час затоплення відповідного електрода (переводиться в стан «вмикне»)
| Основні атрибути | |
|---|---|
| Країна виробник | Україна |
| Виробник | Акутек |
