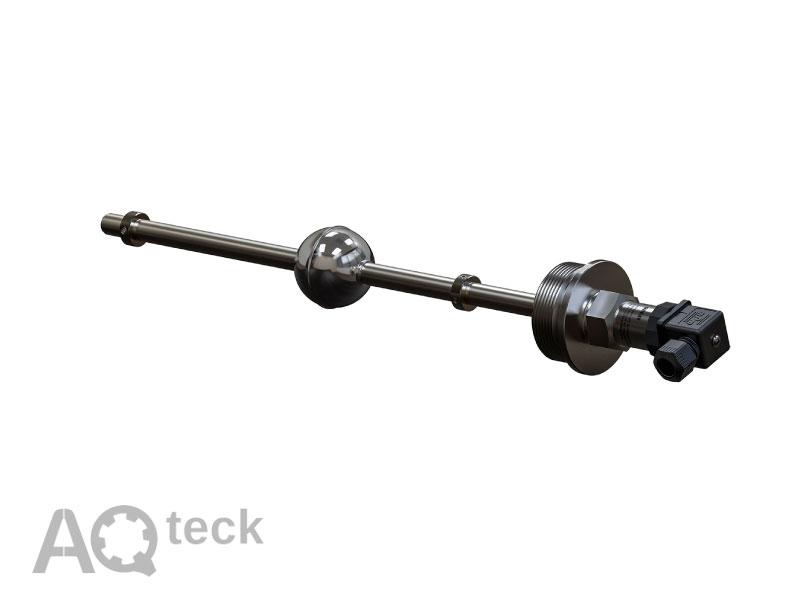

ДРП-И (ПДУ-И). Поплавковий давач рівня з аналоговим вихідним сигналом 4...20 мА L-1750 мм крок 5 мм
- Під замовлення
- Код: ДРП-І.1750.05
Відправка з 07 червня 202530 400 ₴
- +380 (96) 542-04-65Київстар ( WhatsApp )( Telegram)
- +380 (48) 788-75-41Інтертелеком
- +380 (93) 410-02-10Лайф
- +380 (66) 820-06-67Vodafone ( Viber )
Поплавкові магнітні рівнеміри ДРП-I – це пристрої, які призначені для моніторингу поточного рівня рідини у резервуарі та перетворення виміряного значення в уніфікований вихідний сигнал 4...20 мА постійного струму.
Рівнеміри можуть застосовуватись у системах контролю рівня рідини у різних резервуарах, у тому числі тих, що знаходяться під тиском. Робочим середовищем для датчиків цього типу є хімічно нейтральні та агресивні рідини, що не проявляють корозійну активність до матеріалу датчика (нержавіючої сталі 12X18H10T) та не утворюють летучих вибухонебезпечних сполук.
Характеристики ДРП-I
- Довжина штока: - 1750 мм
- Дискретність перетворення: 5
- Діапазон робочих температур вимірювального середовища: –60…+125 °C.
- Діапазон робочого тиску вимірювального середовища: від вакууму до 2 MПa.
- Густина робочого середовища: ≥0,65 г/см3.
- Термін служби – не менше 8 років.
- Індивідуальна упаковка.
- Найнижчі ціни в сегменті аналогічної продукції.
- Виготовляється датчик з кабельним вводом стандарту EN175301-803 (DIN43650A)
Конструктивні особливості та принцип дії ДРП-I
Поплавковий магнітний рівнемір конструктивно є штоком, по якому переміщується поплавок. Всередині штока розташовані геркони з кроком 5 або 10 мм. У поплавку знаходиться магніт, під дією магнітного поля якого відбувається замикання герконових контактів.
Принцип дії та особливості конструкції ДРП-I
Вимірювальний контур працює за схемою трьохдротового потенціометра, коли вихідний опір датчика, пропорційний рівню рідини у резервуарі, перетворюється у відповідний сигнал 4…20 мА постійного струму.
Застосування датчиків рівня ДРП-I
Поплавкові датчики рівня ДРП-I призначені для вимірювання та контролю рівня рідини (води, розчинів, світлих нафтопродуктів та інших рідких середовищ, зокрема агресивних, за винятком корозійно-активних до матеріалу датчика) в різних резервуарах (а також в чистих природних водоймах). Датчики стійкі до піни та бульбашок і можуть працювати з в'язкими рідинами.
| Назва параметра | Значення |
| Електричні параметри | |
| Схема підмикання | Дводротова |
| Рід живильного струму | Постійний |
| Напруга живлення, В | 12…36 |
| Вихідний сигнал, мА | 4…20 |
| Споживана потужність , Вт, не більше | 1 |
| Опір навантаження, Ом, не більше | визначається за формулою: (U – 8)·50, де U – напруга живлення, В |
| Метрологічні характеристики | |
| Діапазон вимірювань рівня, мм | від 0 до 250...2500 (залежно від виконання) |
| Дискретність вимірювання рівня (роздільна здатність), мм | 10 або 5 (залежно від виконання) |
| Додаткова похибка вимірювання від температури, % на 10 °С, не більше |
0,2 |
| Конструктивні параметри | |
| Розташування осі монтажного отвору датчика у резервуарі | Вертикально |
| Типорозмір приєднувальної різі (для датчика з нарізним приєднанням) | G2 |
| Розмір «під ключ» (для датчика з нарізним приєднанням), мм | 36 |
| Діаметр зовнішньої оболонки з'єднувального кабелю, мм | 4...8 |
| Перетин з'єднувальних дротів, мм2 | 0,2…2 |
| Матеріал робочої частини датчика | Сталь 12Х18Н10Т (шток) і AISI 316 (поплавок) |
| Ступінь захисту за ГОСТ 14254 | IP65 |
Умови експлуатування
- Температура навколишнього середовища від мінус 40 до +85 °С;
- Температура робочого середовища від мінус 55 до +125 °С;
- Тиск контрольованого середовища: не більше 2 МПа;
- Густина робочого середовища не менше 0,65 г/см3;
- Робоче середовище повинно бути неагресивним щодо матеріалів датчика.
Датчики з приєднувальною наріззю G2
 |
 |
| Габаритні розміри датчика ДРП-I з L=250...1250 | Габаритні розміри датчика ДРП-I з L=1500...4000 |
Позначення при замовленні
| Основні атрибути | |
|---|---|
| Країна виробник | Україна |
| Виробник | Акутек |
| Стан | Новий |
