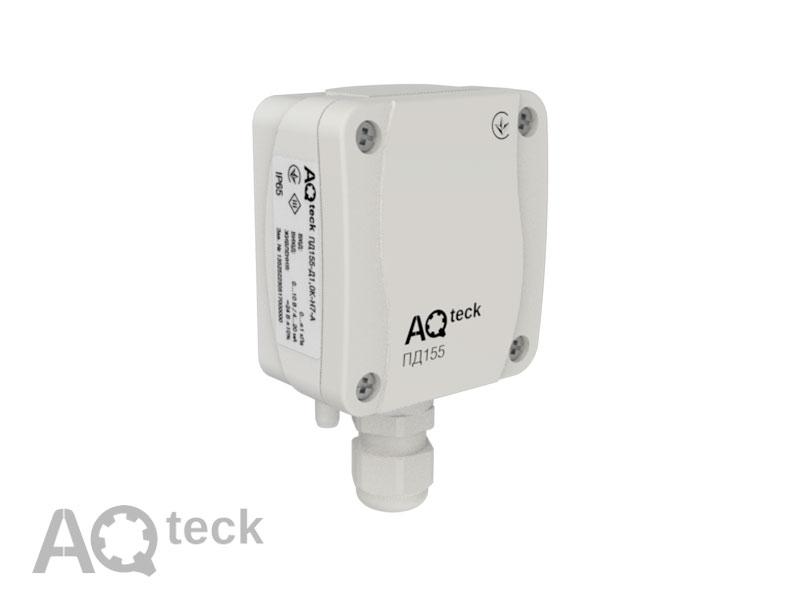

ПД155. Датчик тиску для автоматизації систем HVAC -100…100Па м 4…20 мА/0...10 В

ПД155 призначений для вимірювання надлишкового тиску, розрідження і різниці тисків, а також об'ємної витрати повітря та перетворення виміряного значення в універсальний аналоговий сигнал струму 4...20 мА або напруги 0...10 В.

Перетворювач тиску ПД155 має 8 вимірюваних діапазонів та 2 вихідних сигнали (4...20 мА / 0...10 В), що перемикаються за допомогою Dip перемикачів.

П'єзорезистивний вимірювальний елемент з компенсацією температури гарантує високу точність та стабільність.

Перетворювач тиску ПД155  застосовується в автоматизації систем опалення, вентиляції та кондиціювання повітря (HVAC) :

• вентиляційні канали та канали систем кондиціювання повітря,
• контроль забруднення фільтрів через передавання інформації на контролер або безпосередньо на частотний перетворювач,
• моніторинг тиску наддування в «чистих» виробничих приміщеннях,
• моніторинг тиску повітря і неагресивних та негорючих газів в котельній автоматиці.

Переваги перетворювача тиску ПД155

• Універсальний вихідний сигнал: 4...20 мА / 0...10 В.
• Діапазони вимірювання:
• 100П - можливість налаштувати діапазони вимірювання:
• 0...50 Па; -50...50 Па; 0…100 Па; -100…+100 Па,

• 1,0К - можливість налаштувати діапазони вимірювання:
  0...100 Па; -100...100 Па; 0...300 Па; -300…300 Па;
  0...500 Па; -500…500 Па; 0...1,0 кПа; -1,0…1,0 кПа,

• 5,0К - можливість налаштувати діапазони вимірювання:
  0...1,0 кПа; -1,0…1,0 кПа; 0...2,0 кПа; -2,0…2,0 кПа;
  0...3,0 кПа; -3,0…3,0 кПа; 0...5,0 кПа; -5,0…5,0 кПа.



• 8 діапазонів вимірювання в одному датчику.
• Напруга живлення: 24 В (±10 %).
• Довгострокова стабільність і точність.
• Вибір часу фільтрування вимірюваного сигналу: 10 с або 1 с.
• Ступінь захисту корпусу: IP65.
• Компактний настінний корпус 72×64×38.
• Автоматичне та ручне корегування нуля.

1. Перетворювач - 1 шт.
2. Паспорт та гарантійний талон - 1 шт.
3. Настанова щодо експлуатування - 1 шт.
4. Комплект монтажний - 1 шт.
