Сенсорні панелі оператора ОВЕН СП3ХХ

Сенсорні панелі оператора ОВЕН СП3ХХ

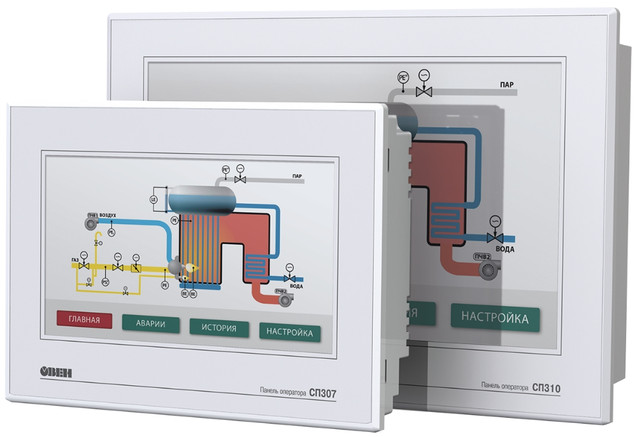

ОВЕН СП3ХХ – лінійка сенсорних панелей оператора. Призначена для наочного відображення значень параметрів і оперативного управління, а також ведення архіву подій або значень. Конфігурування СП3ХХ здійснюється в середовищі «Конфігуратор СП300». Рекомендується для спільного застосування з ОВЕН ПЛК,ПР,ПЧВ,ТРМ.



Відмінності модифікацій сенсорних панелей оператора ОВЕН

Лінійка сенсорних панелей СП3ХХ представлена чотирма модифікаціями, що відрізняються між собою діагоналлю дисплея і інтерфейсами зв'язку.

У базовому варіанті семи - і десятидюймові моделі СП307-Б і СП310-Б мають два послідовних інтерфейсу RS-485/RS-232 для обміну з ПЛК і порт USB-B для підключення до комп'ютера.

В розширених модифікаціях панелей оператора СП307-Р і СП310-Р присутній Ethernet-порт для обміну даними з контролером і порт USB для підключення USB-flash-накопичувачів.



Конструктивне виконання

Корпус панелей оператора лінійки СП3ХХ з лицьової сторони захищений від пилу і вологи, ступінь захисту – IP65. Глянсова поверхня лицьової сторони легко очищається.



Приклади використання HMI ОВЕН СП3ХХ

Функціональні особливості операторської панелі

Завантаження програми через USB кабель
Підключення панелі до персонального комп'ютера для завантаження програми здійснюється за допомогою USB-кабелю. Для початку роботи з панеллю досить встановити програму «Конфігуратор СП300» з вбудованим драйвером і підключити панель до USB-кабелю.

Завантаження програми через USB flash накопичувач

Також є можливість завантажити програму в панель за допомогою USB флеш-накопичувача (доступно тільки в розширених модифікаціях СП307-Р, СП310-Р). Функцію зручно використовувати у випадках, коли немає можливості з'єднати ПК і панель оператора по USB кабелю для завантаження програми.

Архівування на USB флеш накопичувач
Архівування на USB-flash-накопичувач проводиться у форматі CSV. В редакторі таблиць на ПК(MS Excel або Google-таблиці), дані можуть бути представлені в зручному для вас вигляді, наприклад, у вигляді графіка значень температури за рік. Крім запису архіву, дані можна вважати з USB-flash-накопичувача в СП3хх. Лічені дані можна представити у вигляді графіка, таблиці або переслати по мережі в ПЛК.

Створення скриптів
Написання невеликих програм (скриптів) на «СІ» подібному мовою значно розширює можливості операторського інтерфейсу. Скрипти використовуються як допоміжні логічні блоки до основних елементів візуалізації. Скрипти не підходять для написання програми управління технологічним процесом; для подібних завдань в асортименті ОВЕН є клас таких пристроїв, як панельні контролери (СПК).

Побудова графіків
Для надання інформації на операторському інтерфейсі у вигляді графіків доступні кілька видів елементів. XY-графік дозволяє побудувати криву по XY координатами. Графік із збереженням історії відображає криву стану однієї чи кількох змінних з можливістю перегляду історії записів, наприклад, графіка температури в минулому місяці. Графік реального часу показує поточний стан змінної без можливості перегляду історії, що економить пам'ять.

Таблиці
Таблиці підходять для ведення історії подій, є можливість перегортати історію відображуваної інформації, наприклад, запис аварійних станів. Також в таблицях можна виробляти підтвердження події натисканням на коротке повідомлення.

Завантаження зовнішніх зображень
Є можливість завантажити зображення в форматі jpg і використовувати його в програмі як підкладку або як активний елемент, наприклад, як кнопку.

Створення анімації
Завдяки анімації інтерфейс системи ЧМІ стає інтуїтивно зрозумілим. З завантажених зображень у форматі jpg можливе створення анімованих зображень. Наприклад, обертання вентилятора із заданою швидкістю або переміщення будь-якого об'єкта за заданими координатами.

Налаштування рівнів доступу
Закладено багаторівневе обмеження прав доступу до операторського інтерфейсу панелі. Можна налаштувати до 12 рівнів. Для кожного з рівнів визначається свій логін і пароль.

Програмне забезпечення

Документація

  Декларація про відповідність на СП3хх

  Сертифікат промислової безпеки на СП307, СП310, СП315

  Керівництво по експлуатації СП3хх

  Керівництво користувача СП3хх



Таблиця технічних характеристик сенсорних панелей оператора серії ОВЕН СП3ХХ

Найменування

Значення

СП307-Б

СП307-Р

СП310-Б

СП310-Р

Процесор

Модель

AT91SAM9G35-CU

Частота, МГц

400

Людино-машинний інтерфейс

Тип дисплея, діагональ, мм (у дюймах)

16,7 млн кольорів TFT (7,0)

16,7 млн кольорів TFT (10,1)

Дозвіл дисплея, піксел

800×480

Робоча зона дисплея (ширина × висота), мм

154,1 × 85,9

219,6×131,8

Вбудовані годинник реального часу*

є

Пам'ять

Пам'ять програм (Flash-RAM), Мб

128

Харчування

Тип живлячої напруги

постійне

Діапазон напруги живлення, В

23...27

Номінальна напруга живлення, В

24

Споживаний струм, А, не більше**

0,25

0,27

Споживана потужність, Вт, не більше**

8

10

Корпус панелі

Конструктивне виконання

для щитового кріплення

Габаритні розміри (ширина x висота x глибина), мм

200,4×146,9×49

272,2×191,7×51,2

Ступінь захисту корпусу за ГОСТ 14254:

- з лицьового боку

- з боку роз'ємів



IP65

IP20

Маса (з елементами кріплення), кг, не більше

1,2

2,0

* Точність ходу годинника реального часу ±0,7 секунд в добу.
* *Рекомендований блок живлення повинен мати потужність не менше 30 Вт. Наприклад - БП30Б-Д3-24.

Найменування

Значення

СП307-Б

СП307-Р

Кількість (тип) портів

1 × PLC(DB9M) – RS-485, RS-232

1 × Download(DB9M) – RS-485, RS-232

1 × USB-Пристрій (USB-B)

1 × PLC(DB9M) – RS-485, RS-232

1 × Download(DB9M) - RS-485, RS-232

1 × USB-Пристрій (USB-B)

1 × USB-Host (USB-A)

1 × Ethernet (RJ45)

Протокол (тип зв'язку і особливості роботи)

Modbus RTU, Modbus ASCII

Modbus RTU, Modbus ASCII, Modbus TCP

Швидкість обміну по інтерфейсах RS, бод

від 4800 до 187500



Найменування

Значення

USB-flash-накопичувач

Підтримувані версії специфікації USB

1.0, 1.1, 2.0

Підтримувані файлові системи

FAT 16, FAT 32

Максимальна ємність накопичувача, Гб*

32

Примітки

* - Максимальна ємність накопичувача залежить від типу файлової системи і формату пристрою.



Комплектність поставки СП3хх

  1. Прилад СП3хх

  2. Комплект кріпильних елементів

  3. Диск з ПЗ

  4. Кабель USB для завантаження З

  5. Паспорт і керівництво по експлуатації

  6. Гарантійний талон



Відмінності модифікацій сенсорних панелей оператора ОВЕН

Лінійка сенсорних панелей СП3ХХ представлена чотирма модифікаціями, що відрізняються між собою діагоналлю дисплея і інтерфейсами зв'язку.

СП307-Б і СП310-Б мають два послідовних інтерфейсу, в кожному интефейсе програмно вибирається режим роботи або RS-485 або RS-232, також є порт USB-B для підключення до комп'ютера.

СП307-Р і СП310-Р плюс до наявних у базовому варинте (Б) набір інтерфейсів містять Ethernet-порт для обміну даними з контролером і порт USB, А для підключення USB-flash-накопичувачів.



Модифікації СП3хх
