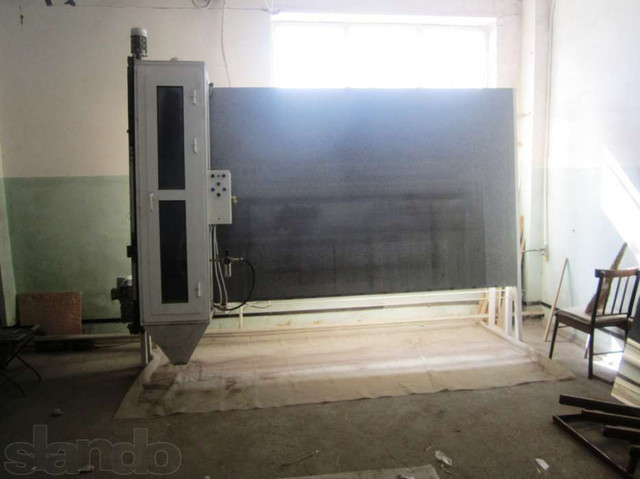

Піскоструминна камера для обробки дзеркала і скла

На базі нашого обладнання було розроблено і поставлено на серійне виробництво піскоструминна камера для матування дзеркала і скла , а так само нанесення матового малюнка за допомогою трафарету.
При виробництві було використане наступне обладнання :
Проміжні реле і монтажні колодки Relpol серії R4N на 24 в DC та AC 220

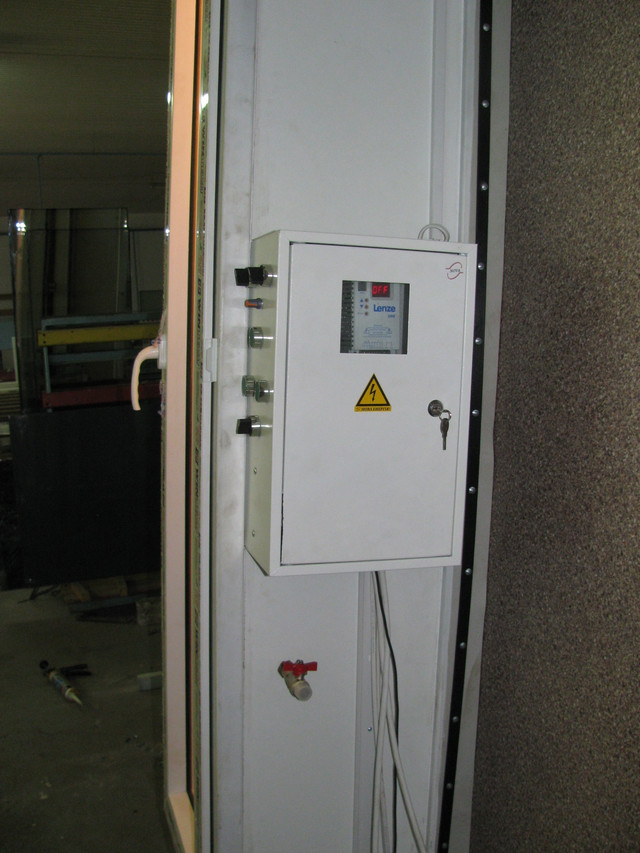

Перетворювач частоти Lenze серії ESMD551X2SFA
Блок живлення і безконтактні індуктивні датчики Autonics PR12-4DP

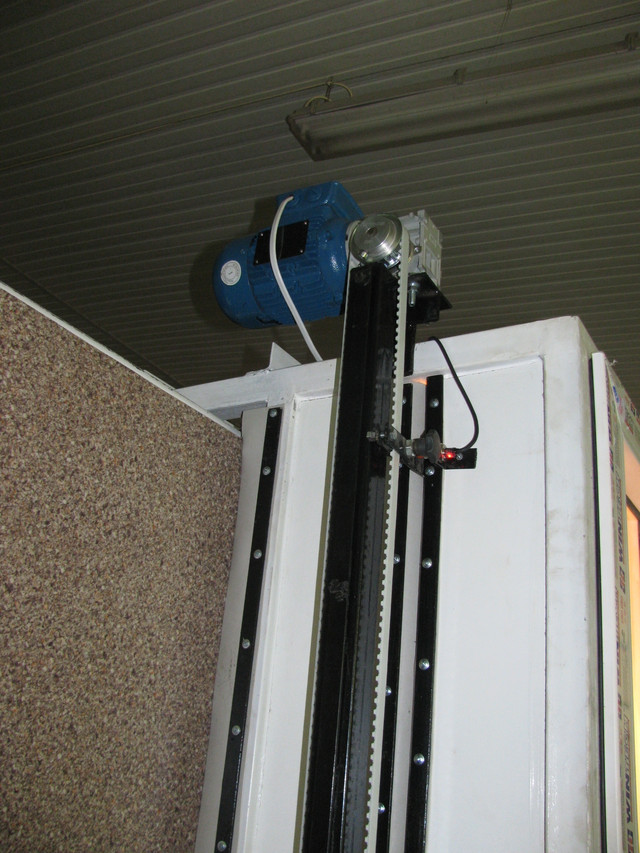

Асинхронні двигуни і черв'ячні редуктора Transtecno
TS6324 0,18 кВт 1400 об/хв
TS7124 0,37 кВт 1400 об/хв
TCM050U80 з передавальним співвідношенням I=80
TCM030U20 з передавальним співвідношенням i=20
Клемна техніка Wieland
З приводу придбання даного верстата дивіться розділ контакти
Опис і призначення верстата
Піскоструминна камера, призначена для механічного матування листового скла або дзеркал сипучими абразивними матеріалами.

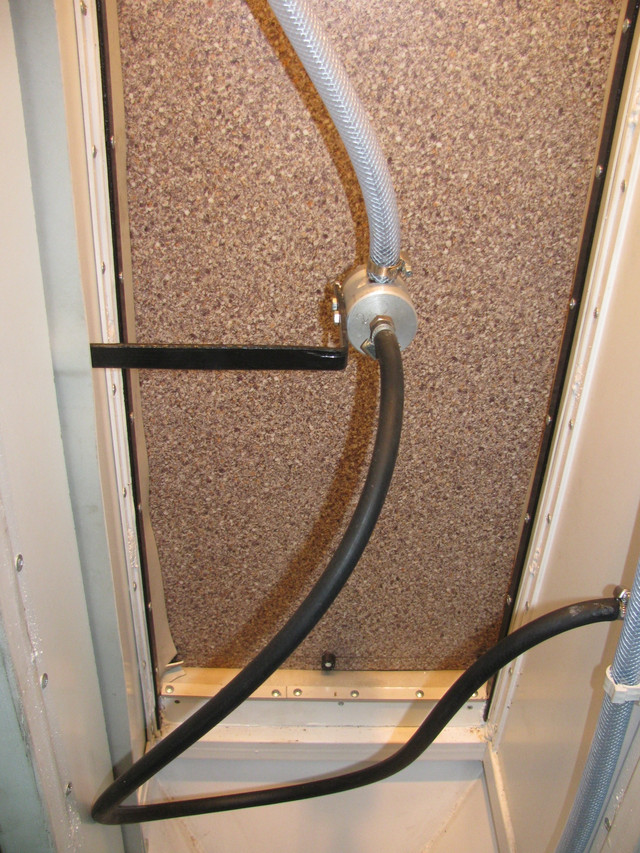

Піскоструминна камера дозволяє матувати лист скла повністю або за трафаретом, створюючи піскоструминні малюнки. Камера може бути обладнана одним або двома «пістолетами», в комплектацію входить сопло з карбіду бору. В якості абразиву використовується фракційний пісок або оксид алюмінію.

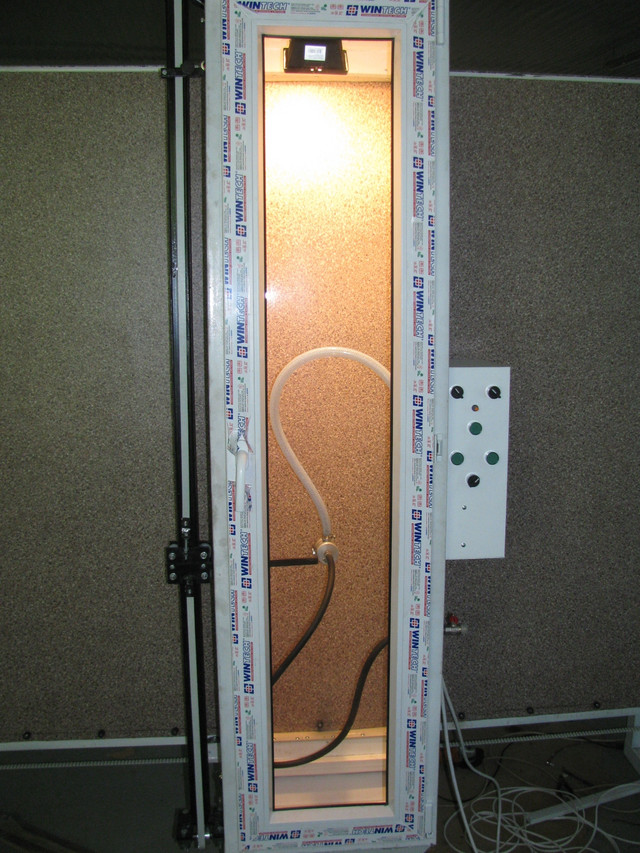

Камера оснащена системою примусової вентиляції, робоча зона висвітлюється для здійснення візуального контролю за процесом обробки скла. Абразив використовується багаторазово.
Компресор в комплектацію не входить.
Технічні характеристики піскоструминної камери:
Товщина скла максимальна 40 мм
Вага скла максимальний до 150 кг
Габарити скла: ширина max 1650 мм
Габарити скла: довжина 2800 мм
Розмір зерна абразиву (оксид алюмінію) 0,1-0,8 мм
Разова завантаження бункера абразивом max 50 кг
Витрата повітря на 1-му інжекторі при тиску 6-8 кгс/см кв 450-580 л/хв
Продуктивність 15-20 хв/м2
Споживана потужність max 1,5 кВт
Напруга 380 В,50 Гц
Габарити верстата: LxBxH 3500х1200х2650
Маса верстата: не більше 650 кг
